Modélisation 3D sur mesure : de votre croquis à un fichier prêt à produire

Un croquis sur papier, quelques photos, un plan à reprendre : nous dessinons votre modèle en CAO paramétrique, prêt pour l'impression 3D, l'usinage ou la présentation. Avec ou sans impression.

Envoyer mon croquis Une question ? WhatsApp

Cartouche du projet

Entrée
Croquis, photos, plan, pièce
Logiciel
Autodesk Fusion 360
Livrables
STEP · STL · 3MF · F3D
Validation
Aperçus avant production
Propriété
Les fichiers sont à vous

Un projet type

Du croquis à la pièce, en quatre images

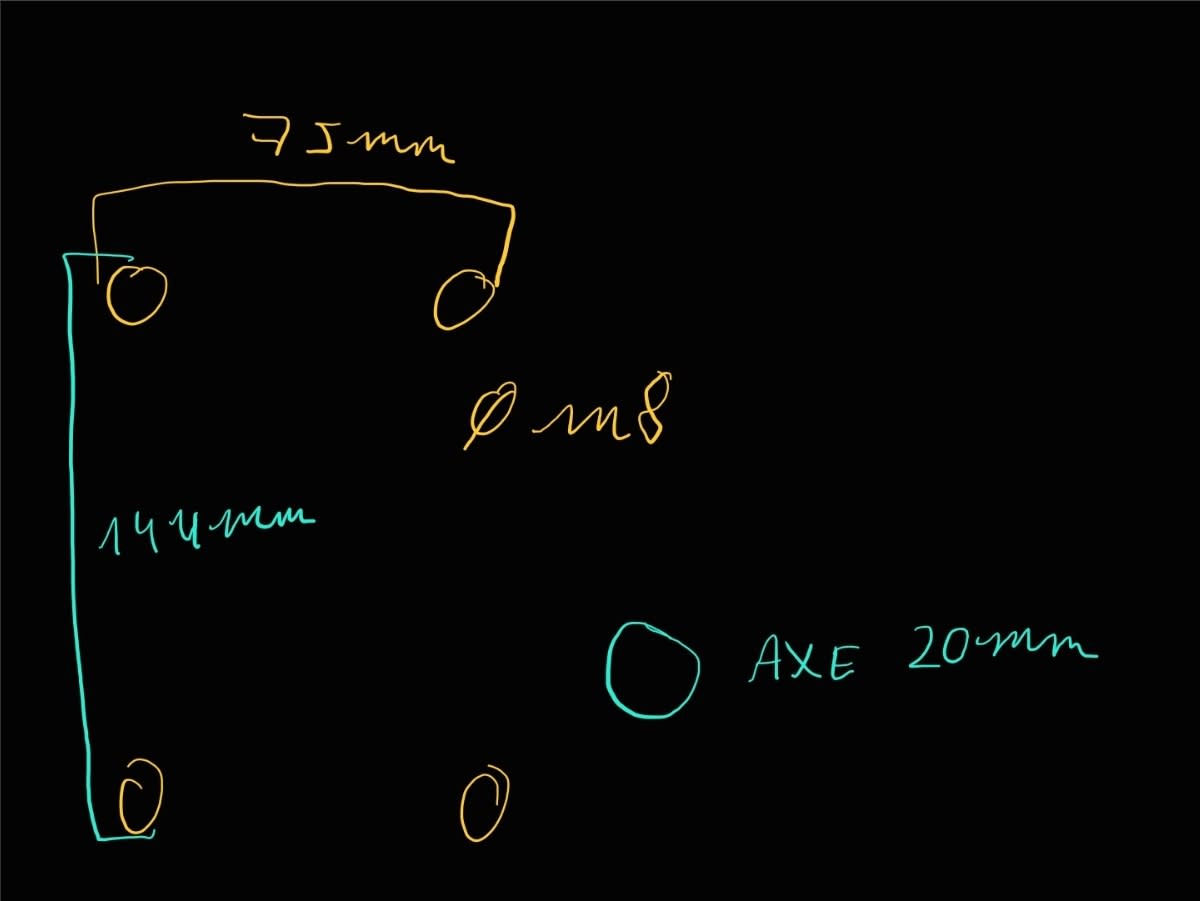

  1. Croquis coté à la main d'une pièce à modéliser

    01 Le croquis

    Vos cotes, à main levée ou sur une photo.

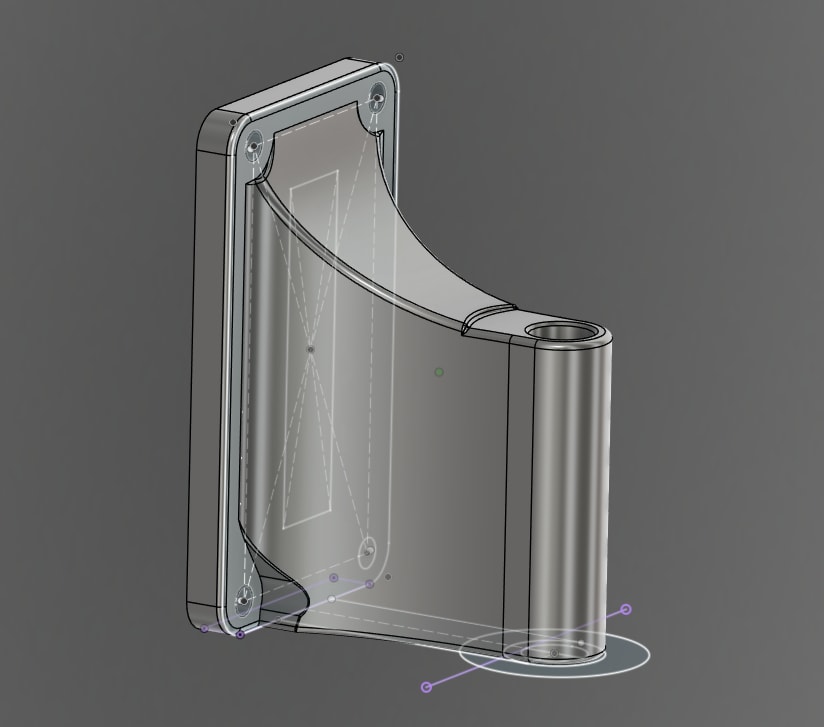

  2. Modèle 3D paramétrique de la pièce sous Fusion 360

    02 Le modèle CAO

    Des volumes paramétriques sous Fusion 360.

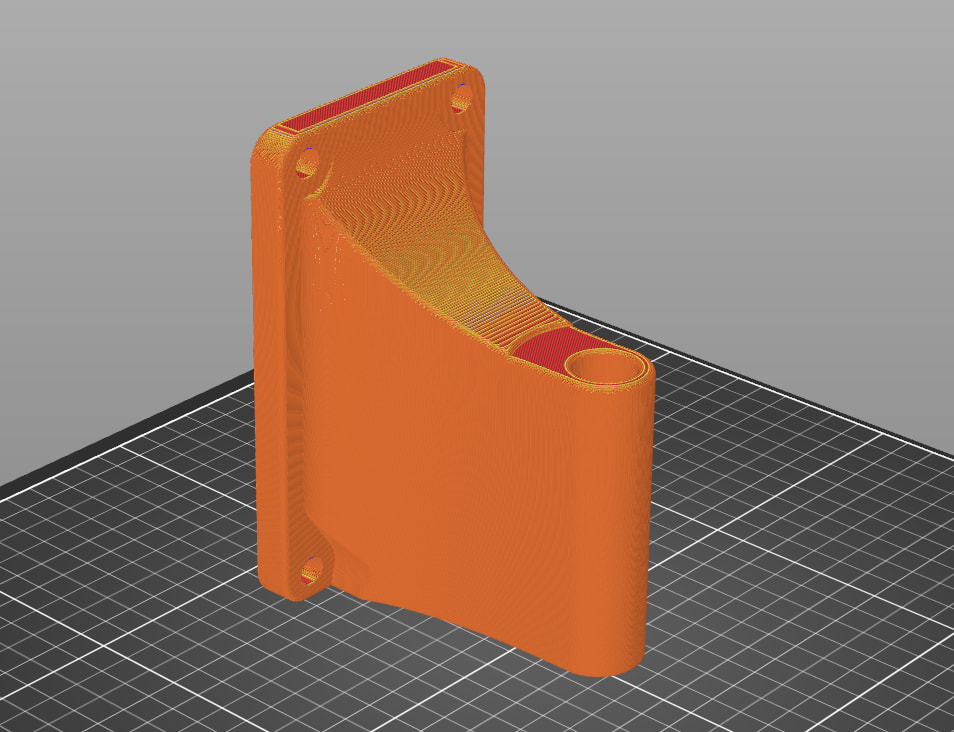

  3. Rendu réaliste du modèle 3D envoyé pour validation

    03 L'aperçu

    Un rendu à valider avant toute impression.

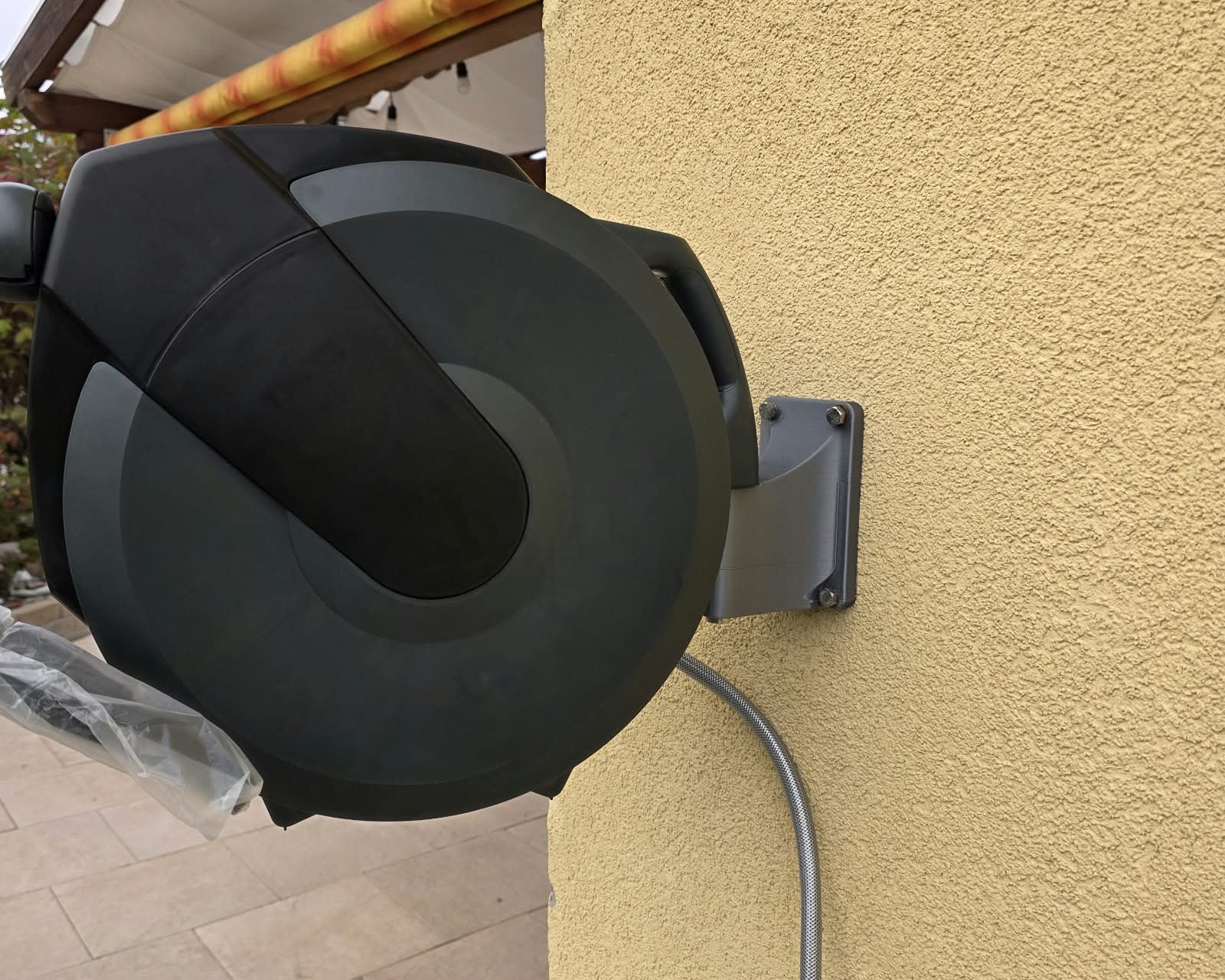

  4. Pièce imprimée en 3D à partir du modèle CAO

    04 La pièce

    Le prototype imprimé à l'atelier et contrôlé.

Ce qu'il nous faut

Envoyez ce que vous avez, nous complétons le reste

Ce que vous pouvez nous envoyer

  • Un croquis à main levée avec les cotes principales
  • Des photos avec une règle à côté
  • Un plan 2D en PDF ou DWG
  • Un fichier STL à corriger ou un scan 3D
  • Une pièce existante à adapter, à déposer à Lonay

Ce qui fait un bon brief

  • L'usage de la pièce et les efforts qu'elle subit
  • L'environnement : chaleur, humidité, extérieur
  • Les pièces voisines et l'encombrement disponible
  • La quantité et l'échéance
  • Le livrable attendu : fichier seul ou pièce imprimée

Livrables

Quel fichier pour quel usage ?

FormatCe qu'il contientQuand le demander
STEPGéométrie exacte, lisible par tous les logiciels de CAOUsinage CNC, reprise par un bureau d'études
STLMaillage de triangles, le standard de l'impression 3DImprimer la pièce vous-même ou chez un autre prestataire
3MFMaillage avec couleurs et réglages d'impressionImpression multicolore ou multi-matériaux
F3DFichier source paramétrique Fusion 360Modifier vous-même les cotes plus tard (sur demande)
RendusImages réalistes du modèlePrésentation, dossier de projet, recherche de financement

Les fichiers vous appartiennent une fois la prestation payée.

Trois types de projets

Quel projet, quel délai ?

Une pièce cassée à refaire à l'identique ? Voir notre service pièces de rechange.

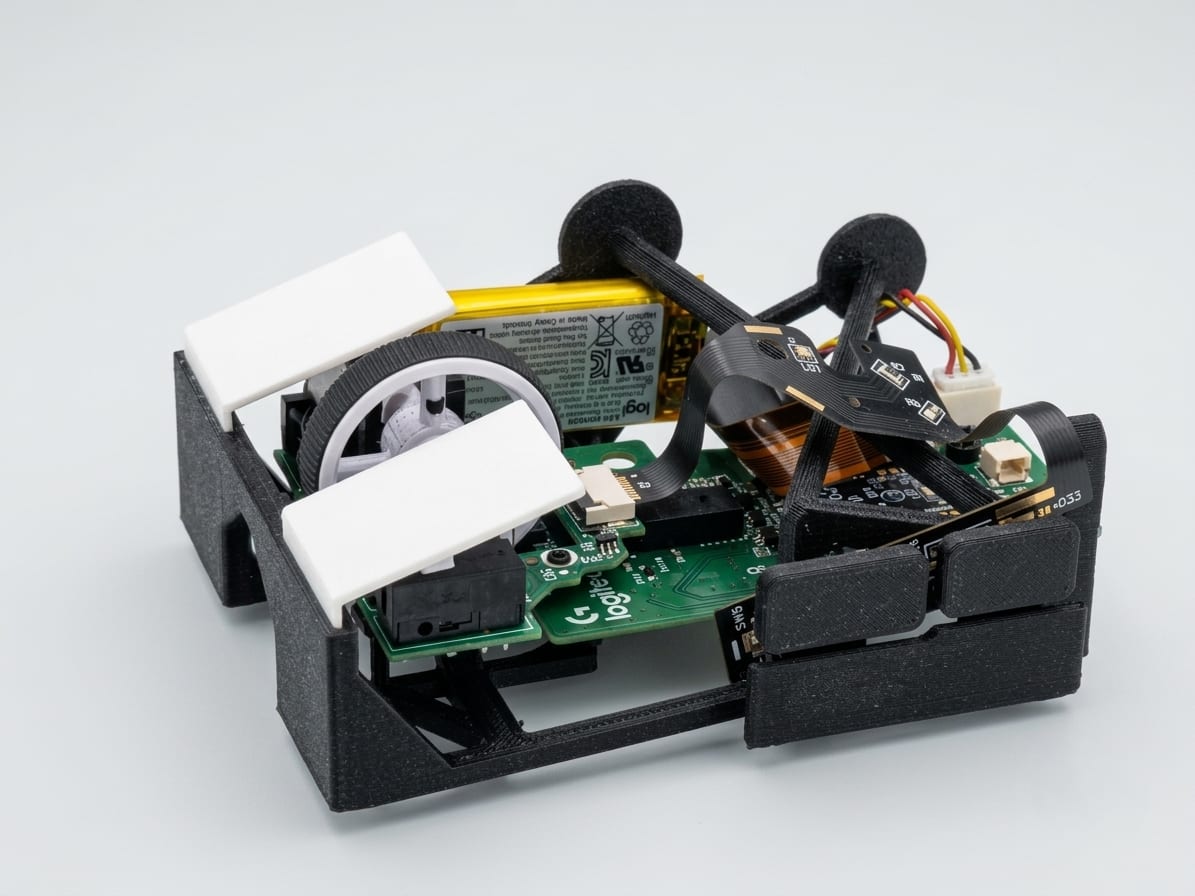

Assemblage de pièces imprimées en 3D avec jeux de montage

Conçu pour être fabriqué

Un modèle pensé pour l'impression, pas seulement pour l'écran

Un fichier 3D joli à l'écran n'est pas forcément imprimable. Nous dessinons directement avec les contraintes de fabrication : épaisseurs de paroi, jeux d'assemblage de 0.2 à 0.4 mm, orientation pour la solidité, limitation des supports. Votre pièce sort juste du premier coup, ou presque.

  • Jeux et tolérances adaptés à la technologie (FDM ou résine SLA)
  • Renforts aux endroits sollicités, congés et chanfreins
  • Assemblages en plusieurs parties pour les grandes pièces
  • Prototype imprimé directement à l'atelier de Lonay

FAQ

Questions fréquentes

Combien coûte une modélisation 3D ?

Le prix dépend du temps de dessin. Une pièce simple est souvent comprise dans le devis d'impression. Pour une adaptation ou un prototype de produit, nous établissons un devis fixe après le brief, sans surprise.

Pouvez-vous modéliser sans imprimer ?

Oui. Vous pouvez commander le fichier seul (STEP, STL ou 3MF) et le faire imprimer ou usiner où vous le souhaitez. Imprimer un premier prototype à l'atelier reste le moyen le plus sûr de valider le modèle.

Mes plans et mon idée restent-ils confidentiels ?

Oui. Vos fichiers et informations sont traités de manière strictement confidentielle et ne sont jamais publiés sans votre accord écrit. Un accord de confidentialité peut être signé pour les projets de produits.

Pouvez-vous partir d'un scan 3D ?

Oui, un scan peut servir de référence pour redessiner une pièce proprement. Un scan brut est rarement imprimable tel quel : nous le reconstruisons en volumes CAO précis.

Combien d'allers-retours sont possibles ?

Les aperçus servent justement à corriger avant de produire. Pour un prototype de produit, le nombre d'itérations est prévu dans le devis : vous savez à l'avance ce qui est compris.

À voir aussi

Services liés

Devis gratuit et sans engagement

Pas encore de fichier 3D ? C'est notre travail

Décrivez votre idée avec un croquis ou des photos : nous revenons vers vous avec une proposition et un devis gratuit sous 24 h ouvrées.

Envoyer mon croquis Appeler le 076 520 35 11
